CaF2双凸透镜
分享到:

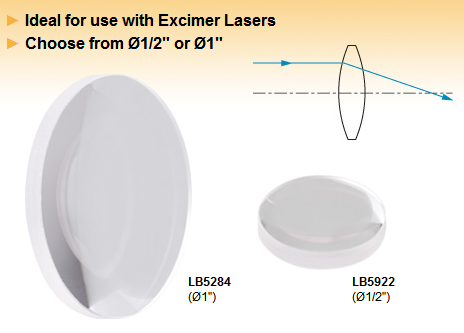

CaF2双凸透镜
商品品牌: Thorlabs
产品详情

特性

  • 真空级氟化钙基底

  • Ø1/2英寸和Ø1英寸的版本可供选择

  • 未镀膜的波长范围为0.18 - 8.0 μm

  • 焦距范围:15.0-200.0 mm

Thorlabs的直径1/2英寸和直径1英寸规格的氟化钙(CaF2)双凸透镜,在0.18-8.0 μm的波长范围内都有很高的透过率,可选择未镀膜的版本,也可以选择针对3-5微米波长范围优化的宽带增透膜版本。


氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。它极高的激光损伤阈值使其在准分子激光环境很有用。这种材料具有较低的折射率,从180 nm至8.0 μm的使用范围内,折射率在1.35到1.51之间。氟化钙也有很好的化学惰性,和它类似的氟化钡、氟化镁、氟化锂相比,它也具有很高的硬度。


在有限的成像应用中,双凸透镜一种常见的选择。两个表面都是球面而且曲率半径相同,这使物距和像距相等或相近,此时像差达到了最小。作为一个准则,如果共轭比(物距:像距)在5:1和1:5之间,双凸透镜就是减少像差的最好选择。超出这个范围,平凸透镜的效果通常会更好。



Common Specifications
Substrate MaterialVacuum-Grade
Calcium Fluoride
Wavelength Range0.18 - 8.0 μm
Diameter Tolerance+0.00/-0.10
Thickness Tolerance±0.1 mm
Focal Length Tolerance±1%
Surface Quality40-20 (Scratch-Dig)
Spherical Surface Powera3λ/2
Spherical Surface Irregularity
(Peak to Valley)
λ/2
Centration≤3 arcmin
Clear Aperture>90% of Diameter
Design Wavelength588 nm
